一、1kV及下列對1~5芯電纜線的挑選前提

1.單芯電纜線

路線較長，工作電流量比較大的回路或水下敷設時，避免或減少正中間連接頭，或單芯電纜線比多芯電纜線有比較好的綜合性技術經濟時，礦物絕緣電纜建議可挑選單芯電纜線。低壓直流供電系統回路，當要時可挑選單芯電纜線。

2.芯電纜線

1kV及下列電源中性點可以直接接地線時，單相回路的電纜線芯數，當維護線和中性線共用相同導體時，應挑選2芯電纜線。直流供電系統回路，宜挑選2芯電纜線。

3.芯電纜線

1kV以及下列電源中性點可以直接接地線時，單相回路的電纜線芯數為：當維護線和中性線各有獨立性時，宜挑選3芯電纜線。

4.芯電纜線

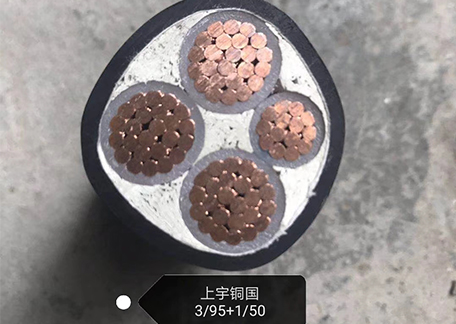

1kV及下列的4芯電纜線（3+1電纜線），在其中的第4芯除做為接地保護外，也要輸送電力系統在沒有平衡電流量及短路電流。它的尺寸由不平衡電流量及短路電流來明確，但通常不可少于相線的二分之一。

1kV以及下列三相四線制低壓配電系統，當維護線和中性線共用相同導體時，應挑選4芯電纜線，而不可挑選3芯電纜線加單芯電纜線組合成一次路的方法，乃至可以直接利用3芯電纜線的金屬護套或鎧裝層等作中性線的方法。不然，當3相電流不平衡時，等同于單芯電纜線的運行情況，容易造成工頻干擾。

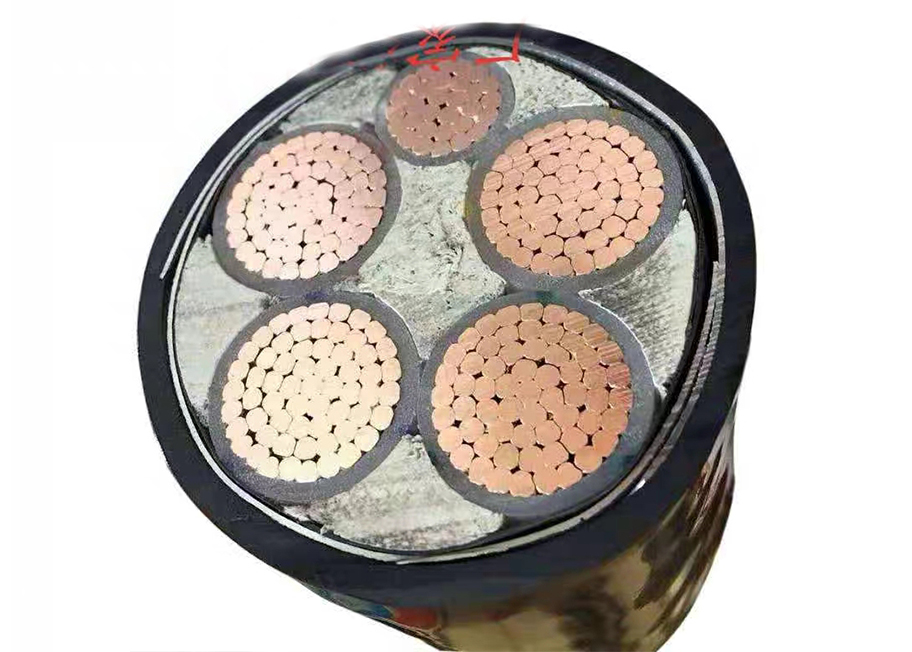

5.芯電纜線

1kV以及下列的三相四線制低壓配電系統，有一些安全性能需求較高的電氣裝置配電路線，以及有一些既要確保用電安全，又要抗干擾性接地線的通信中心和自動化機械，電纜廠家建議宜挑選5芯線的TN-C低壓配電系統，使維護線（PE線）和中性線(PN線)各有獨立性，纜芯截面積通常為3大2小或4大1小或5大。
